SISTEM DIGITAL
MODUL 4
GERBANG KOMBINASIONAL
Disusun oleh : Pujas Wendro
Nim : 123050002
Plug : 13
Assisten: Haykal
JURUSAN TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UPN “VETERAN” YOGYAKARTA
2009
Gerbang kombinasional merupakan pengkombinasian dari gerbang-gerbang dasar sehingga didapatkan suatu keluaran yang diinginkan. Gerbang kombinasional terbentuk dari berbagai gerbang yaitu gerbang AND, OR, NOT, NAND, dan masih dapat dikombinasikan dengan gerbang-gerbang yang lain.
Dalam gerbang kombinasional ini kita menggunakan berbagai macam IC, yaitu IC 7408. IC 7432, IC 7404, IC 7400.
PERCOBAAN 1
Gambar logika
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhdW6O1egVO3UaEEtAYt_JwCjj9tUFOd__UNfxcWh21qWq-X-CGUjrdYXGCsjGS0-6eNTmltXUoOLxVG-Ef1S9xJ1zGPV2_iNAV9PpVGvtgjnOq0S3dt2xKebiGigIFsImbAUnB7MqBw4m3/s400/Gambar+logika+percobaan+soal+1.bmp)
Peralatan
IC 74LS08
IC 74LS32
Breadboard
Adaptor
Led (1 buah)
Resistor 150 ohm (1 buah)
Kabel jumper 11 buah
Langkah kerja
Hubungkan kaki 1 dari IC 7408 dengan switch 1 sebagai input A
Hubungkan kaki 2 dari IC 7408 dengan switch 2 sebagai input B
Hubungkan kaki 4 dari IC 7408 dengan switch 3 sebagai input C
Hubungkan kaki 5 dari IC 7408 dengan switch 4 sebagai input D
Hubungkan kaki 3 dari IC 7408 sebagai output dari A dan B ke kaki 1 dari IC 7432
Hubungkan kaki 6 dari IC 7408 sebagai output dari C dan D ke kaki 2 dari IC 7432
Hubungkan kaki 3 dari IC 7432 sebagai ouput terakhir ke led dan resistor 150 ohm serta ke ground dari kaki 7 di IC 7432
Hubungkan kaki 7 dari IC 7408 ke ground
Hubungkan kaki 14 dari IC 7408 ke VCC 5 V
Hubungkan kaki 14 dari IC 7432 ke VCC 5 V
Gambar diagram
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhaOGloOjHT3EfuoHebTEAcp6hXSj1mQzm8Prsqnszewj6DemxLGYGfAUECFnhR3V1aQPCyXBJBHBaBO76poZe5-eHiIr57gWq6wQmnHG7-QSaZQK8b5-YtCbzYx6kfWtStkIJVmI8flBd3/s400/Gambar+diagram+soal+1.bmp)
Gambar skema pengkabelan
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi2cbo3zWAih8htzGFSta77UMKGBrixqPPqeZAED3DtIpc9Ag8B8D91QVPhDjrJsiShfvnZBCcIcbn2cxiUXbo_zsbvkyuSCmMIUgpzZIIJ7xdNukiutooKlEb1m7VWMbOZU3cuu-59Oore/s400/Gambar+skema+pengkabelan+soal+1.bmp)
Tabel kebenaran
ABCDY
00000
00010
00100
00111
01000
01010
01100
01111
10000
10010
10100
10111
11001
11011
11101
11111
PERCOBAAN 2
Gambar logika
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiGz8rQ0yprkI0fn2AUQHwV1hObFWX5ii58NJ7zdeKSH817yjxBs8A06fvR2Qpaa5eqeaJf2N1FMLFb-R9Rox6vHKfHivx6soYxoFjubF59xvmQdY8bSXGnFNWdhmjVS3BL8gmT-hygoEqh/s400/Gambar+logika+percobaan+soal+2.bmp)
Peralatan
IC 74LS08
IC 74LS32
Breadboard
Adaptor
Led (1 buah)
Resistor 150 ohm (1 buah)
Kabel jumper 17 buah
Langkah kerja
Pasang IC 74LS08, dan IC 74LS32pada bagian tengah breadboard
Atur adaptor pada posisi 4,5 volt
Pasang adaptor pada breadboard
Hubungkan kaki ke-14 dari IC ke bagian VCC pada IC 74LS08 dan IC 74LS32
Hubungkan kaki ke-7 dari IC ke bagian Ground (GND) pada IC 74LS08 dan IC 74LS32
Pasang kabel 1 dan lakukan percabangan sebagai input pada gerbang AND 1
Pasang kabel 2 dan lakukan percabangan sebagai input pada gerbang AND 2
Lakukan percabangan pada hasil gerbang AND 1 ke gerbang OR 1 dan gerbang OR 2
Lakukan percabangan pada hasil gerbang AND 2 ke gerbang OR 1 dan gerbang OR 3
Lakukan percabangan pada hasil gerbang OR 1 ke gerbang OR 2 dan gerbang OR 3
Hasil gerbang OR 2 ke gerbang OR 3 sebagai input gerbang AND 3
Sambungkan output pada gerbang AND 3 pada lampu

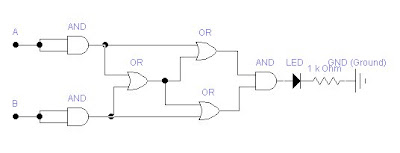

Gambar diagram
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjH2tG5sNA4AReyqnXEQRFA2lqJExUTD1DkDs6S-MG66WoQAzm6uUaF790gsq3WY51XXV0eGAr8TteBlxKtG27Ulx_rRhuwnIQBZB9xfaltQIaArRKcFlzs60eWFLS884iNb8TBS1vNb_xK/s400/Gambar+diagram+soal+2.bmp)
Gambar skema pengkabelan
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh9nbo7GcUqDZ6EDpF7qyjQ7nsr5pKBxNsJzvqa-x3_cHZzwBCjQcJyZ5U6IFBqqhEO22K12an_1qhN3n0DHK7lkuVOVciKp9hoyGOT-wU9Edc7Ui1aMHA9aRkij6BQ2m8BavLHeFmErSS-/s400/Gambar+skema+pengkabelan+soal+2.bmp)
Tabel kebenaran
ABY
000
011
101
111
PERCOBAAN 3
Gambar logika
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjIO927TQkNerTlqLlTawC52IRht0y1Kd7skSE6AIOf1JwID1rq301UPx7vqP81FUa6th8fBVWPx_ToAuRWc5PAHLRhJKNm6op0_22BglOBcefmfzFUJDVRAiBfHPn1efxTnQGd4o4d-skj/s400/Gambar+logika+percobaan+soal+3.bmp)
Peralatan
IC 74LS08
IC 74LS32
IC 74LS04
IC 74LS00
Breadboard
Adaptor
Led (1 buah)
Resistor 150 ohm (1 buah)
Kabel jumper 16 buah
Langkah kerja
Pasang IC 74LS08, IC 74LS32, IC 74LS04 dan IC 74LS00 pada bagian tengah breadboard
Atur adaptor pada posisi 4,5 volt
Pasang adaptor pada breadboard
Hubungkan kaki ke-14 dari IC ke bagian VCC pada IC 74LS08, IC 74LS32, IC 74LS04 dan IC 74LS00
Hubungkan kaki ke-7 dari IC ke bagian Ground (GND) pada IC 74LS08 dan IC 74LS32, IC 74LS04 dan IC 74LS00
Pasang kabel 1 sebagai input pada gerbang AND 1
Pasang kabel 2 sebagai input pada gerbang AND 1
Pasang kabel 3 sebagai input pada gerbang OR 1
Pasang kabel 4 sebagai input pada gerbang OR 1
Lakukan percabangan pada output gerbang AND 1 ke gerbang OR 2 dan gerbang NAND
Lakukan percabangan pada output gerbang OR 1 ke gerbang NAND dan gerbang NOT
Hasil gerbang NAND menjadi input pada gerbang OR 2
Hasil pada gerbang OR 2 dan gerbang NOT menjadi input pada gerbang OR 3
Sambungkan output pada gerbang OR 3 pada lampu
Gambar diagram
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhQCuSan_LcNfnNUMqOtn4l32vI1UW_YBpZoGUR_WM-sRFqtbE92US6-SSB18Nxr8bjDGt9X2XDB8Q_3VJB7xpXaB0dZh_g8hh_HuODWRK-RiFl9vlHikMlKmYEDbECte-lkJl-8OKanrgo/s400/Gambar+diagram+soal+3.bmp)
Gambar skema pengkabelan
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg8IsJ-RuAExxUc9cv4R2qJzzEY-d-6VIdNZB6l62745q3xYy-0XVGDkqG4MsKbvj4Yu5-cltjtbZSDvTScqPMtcbmCuBmbjTNV5SJ7iFHlgRgYlA7JpZVJHrrUYU4YgQWnvlcTILR5omUd/s400/Gambar+skema+pengkabelan+soal+3.bmp)
Tabel kebenaran
ABCDY
00001
00011
00101
00111
01001
01011
01101
01111
10001
10011
10101
10111
11001
11011
11101
11111
